Fräsmaschine für Flugzeugbau

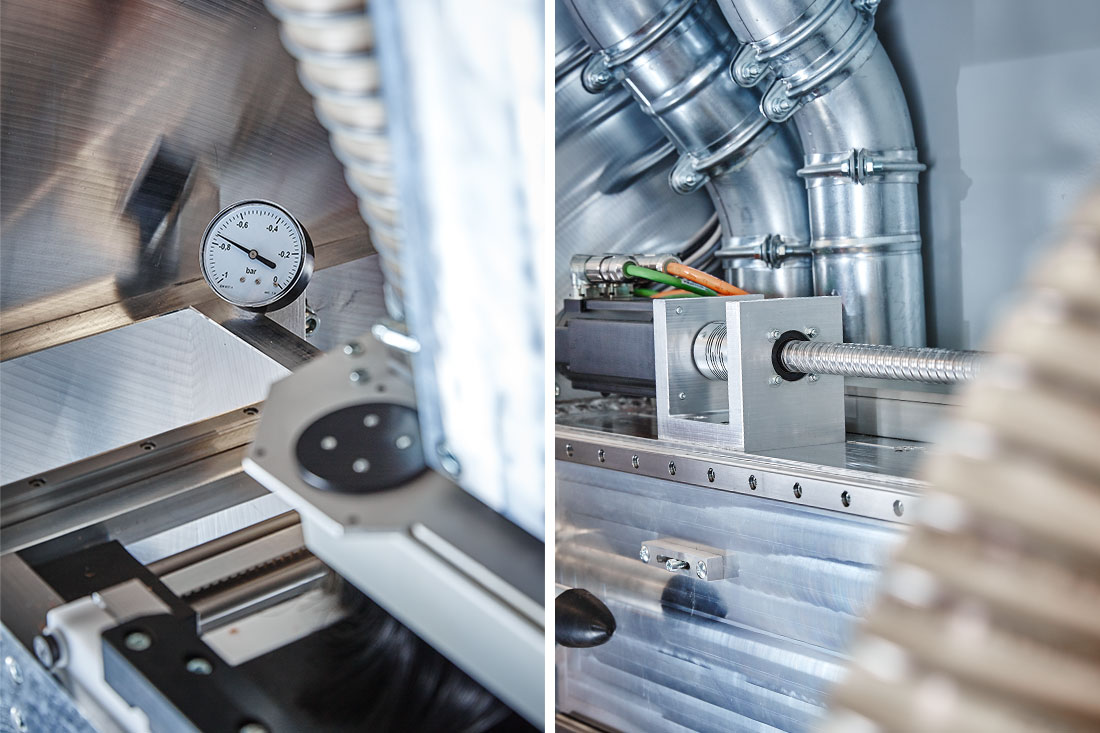

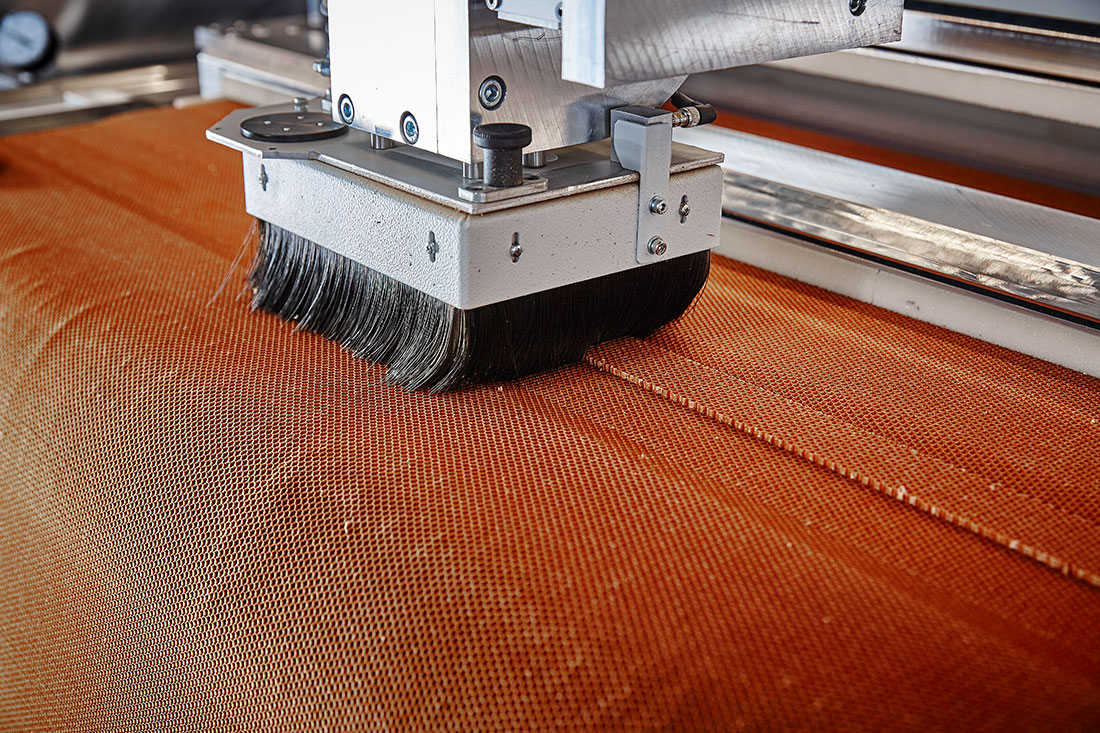

Fräsmaschine bestehend aus Umhausung & Maschinentisch, Aufspannvorrichtung, Fräsaggregat mit Linearführungen, diversen Sicherheitseinrichtungen und NC-Steuerung Detailansicht Wabenmaterial Offene Wabenplatten ohne Deckschicht maschinell zu bearbeiten ist aufgrund der fehlenden Festigkeit und der offenen Struktur eine Herausforderung. SFK konstruierte in enger Abstimmung mit FACC die Sonder-NC-Maschine. Sonder-NC Fräsmaschine von SFK für die Flugzeugindustrie

Sonder-NC Fräsmaschine BAZ-W100
zur Bearbeitung von Wabenplatten ohne Deckschicht

Die Konfektionierung von Wabenplatten für Flugzeuginterieur-Bauteile in Serie sollte von einer manuellen Tätigkeit auf eine maschinelle Bearbeitung weiterentwickelt werden, um die Prozesssicherheit und die Bearbeitungsgenauigkeit zu erhöhen als auch die Produktion zu beschleunigen.
 Offene Wabenplatten ohne Deckschicht maschinell zu bearbeiten ist aufgrund der fehlenden Festigkeit und der offenen Struktur eine Herausforderung.

Geschäftsführer Gerhard Spitzbart entwickelte die Idee zur Bearbeitung der offenen Wabenplatten auf Basis einer Fixierung durch einen temporären Klebefilm.
Daraus entstand in enger Abstimmung mit dem Kunden das Konzept einer geschlossenen NC-gesteuerten Fräsmaschine. In diese wird das Wabenmaterial durch den Maschinenbediener nur noch eingelegt – die Fixierung und Bearbeitung der Platten erfolgt automatisiert.

SFK konstruierte in enger Abstimmung mit FACC die Sonder-NC-Maschine. In weitere Folge wurde die Fräsmaschine bestehend aus Umhausung und Maschinentisch, Aufspannvorrichtung, Fräsaggregat mit Linearführungen, diversen Sicherheitseinrichtungen sowie der NC-Steuerung bei SFK gefertigt.

Technische Daten

Außenabmessungen: L/B/H 3.200/1.050/2.050 mm
Max. Bearbeitungsgröße: X/Y/Z 1.470 /245/270 mm
Frässpindel: 2,2 kW mit Drehzahlregelung ~10.000 – 24.000 rpm
Führungen: Linearführungen in X/Y/Z + Schwenkachse B +/-35°
Steuerung: Sigmatek

Kunde

FACC

Idee, Konstruktion & Umsetzung

SFK

Category
Fertigung, Produktentwicklung
